Seções de curvatura endoscópicas

Seções de curvatura endoscópicas

Detalhes do produto
Cor:
Varia
peso:
Varia
Material:
Plástico e metal
Comprimento:
Varia
Tipo:
Peças Médicas
Nome:
Partes do âmbito flexível
Termos do pagamento & do transporte
Quantidade de ordem mínima
1 peça
Preço
negotiable
Detalhes da embalagem
embalagem padrão
Tempo de entrega
5-7 dias
Termos de pagamento
T/T, etc.
Descrição do produto

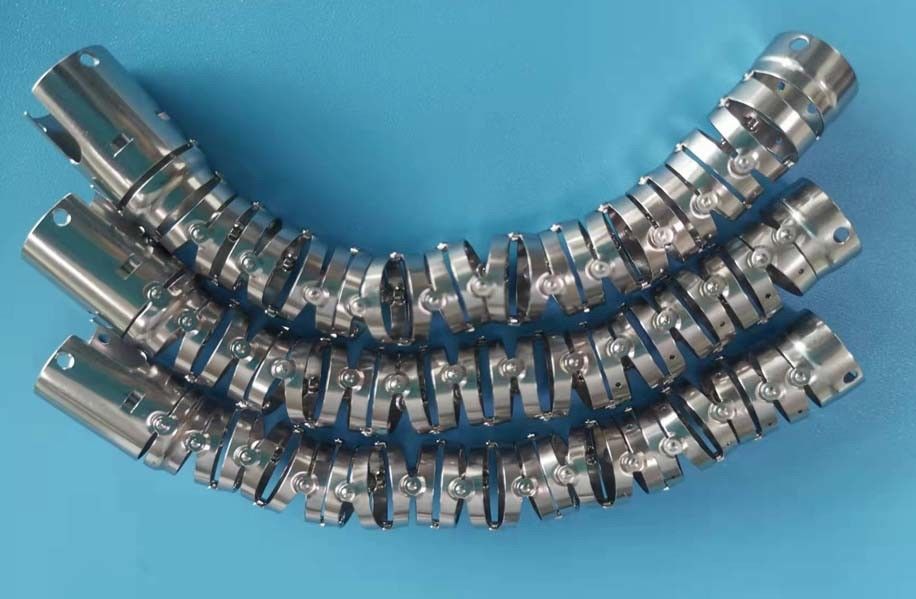

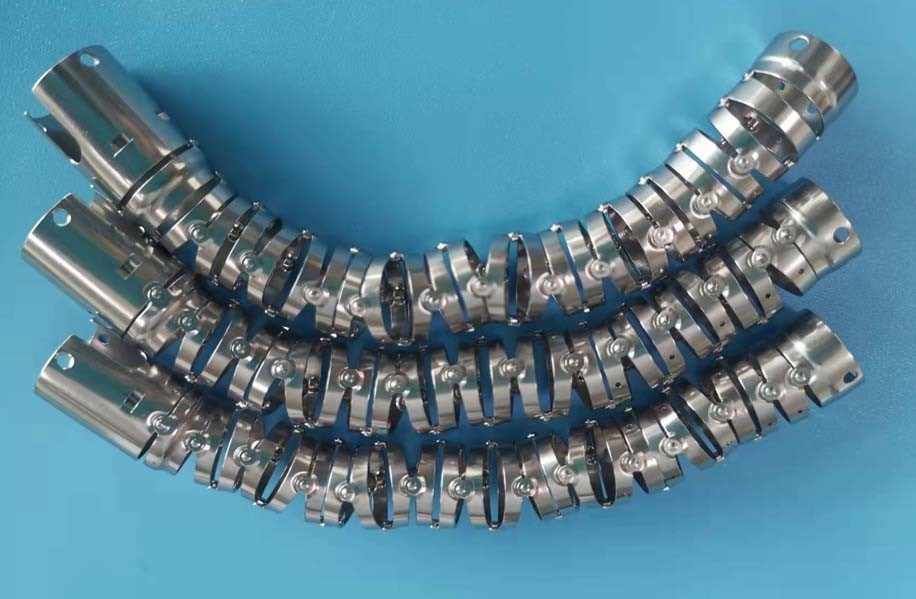

Seções de Curvatura para Endoscopia

A seção de curvatura é composta por uma série de anéis metálicos de formato ímpar, cada um conectado ao anel adjacente por uma junta de movimento livre. Essas juntas são construídas usando uma série de pinos de pivô, cada um deslocado de seus vizinhos em 90 graus.



Um conjunto de pivôs permite que a seção de curvatura se curve na direção para cima e para baixo. Um segundo conjunto permite que a seção de curvatura se curve na direção para a direita e para a esquerda. Juntos, eles permitem que a seção de curvatura se curve em qualquer direção. A direção da curvatura é controlada por quatro fios de angulação que percorrem todo o comprimento do tubo de inserção. Esses quatro fios estão firmemente presos à ponta da seção de curvatura nas posições de 3 horas, 6 horas, 9 horas e 12 horas. Puxar o fio preso na posição de 12 horas faz com que a seção de curvatura se curve na direção para cima e atinge o que os endoscopistas chamam de “deflexão da ponta para cima.” Puxar o fio preso na posição de 3 horas causa deflexão da ponta para a direita. Puxar os outros dois fios causa deflexão para baixo e para a esquerda. O endoscopista pode puxar cada um desses fios em sequência girando os botões de angulação para cima/para baixo ou para a direita/para a esquerda. Girar os botões para cima/para baixo e para a direita/para a esquerda juntos produz um movimento combinado da ponta (por exemplo, para cima e para a direita) e permite que o endoscopista varra a ponta do endoscópio em qualquer direção.

Lista de Seções de Curvatura para Endoscopia de Quatro Lados

Especificação Parcial para Ref.

Nº OD espessura furo interno comprimento Nº OD espessura furo interno comprimento
1 ￠8.5 0.3 ￠5.0 68 29 ￠8.8 0.3 ￠5.5 72
2 ￠8.5 0.3 ￠5.0 68 30 ￠9.3 0.3 ￠5.6 75
3 ￠9.0 0.3 ￠5.4 72 31 ￠10.2 0.3 ￠5.9 99
4 ￠9.3 0.3 ￠5.3 99 32 ￠9.7 0.3 ￠5.9 99
5 ￠9.7 0.3 ￠5.9 99 33 ￠10.9 0.35 ￠6.5 107
6 ￠9.7 0.3 ￠5.9 99 34 ￠9.1 0.3 ￠5.6 75
7 ￠9.7 0.3 ￠5.9 98 35 ￠8.8 0.3 ￠5.1 74
8 ￠10.9 0.35 ￠6.7 111 36 ￠5.5 0.15 ￠3.8 38
9 ￠11.6 0.35 ￠7.4 113 37 ￠4.6 0.15 ￠3.1 43
10 ￠11.6 0.35 ￠7.4 113 38 ￠11.6 0.3 ￠7.4 108
11 ￠11.6 0.4 ￠7.4 112 39 ￠8.5 0.3 ￠5.0 68
12 ￠12.1 0.35 ￠7.7 112 40 ￠9.5 0.3 ￠5.9 71
13 ￠11.0 0.3 ￠6.4 54 41 ￠11.8 0.3 ￠8 89
14 ￠8.8 0.3 ￠5.1 72 42 ￠11.6 0.3 ￠7.6 89
15 ￠8.8 0.3 ￠4.6 73 43 ￠11.0 0.3 ￠7.0 54
16 ￠11.0 0.3 ￠6.4 54 44 ￠3.7 0.12 ￠2.6 33
17 ￠11.6 0.35 ￠7.4 113 45 ￠4.6 0.15 ￠3.1 50.4
18 ￠8.5 0.3 ￠4.8 68 46 ￠11.6 0.4 ￠7.3 109
19 ￠8.7 0.3 ￠8.2 68 47 ￠10.25 0.3 ￠5.6 98
20 ￠9.7 0.3 ￠5.9 98 48 ￠11.8 0.4 / 46.5
21 ￠10.1 0.3 ￠6.2 84 49 ￠9.5 0.3 ￠6.0 77
22 ￠10.9 0.35 ￠6.7 111 50 ￠8.9 0.3 5.1 66.2
23 ￠10.9 0.35 ￠6.7 111 51 ￠9.1 0.3 5.5 96.7
24 ￠11.0 0.3 ￠6.4 54 52 ￠9.5 0.3 / 58.2
25 ￠8.5 0.3 ￠5.0 73 53 ￠9.5 0.3 ￠6.0 74.5
26 ￠11.6 0.4 ￠7.3 109 54 ￠3.15 0.1 ￠2.1 65
27 ￠11.6 0.3 ￠7.3 109 55 ￠12 0.4 ￠7.6 112
28 ￠9.7 0.3 ￠5.9 92 56 ￠11.0 0.3 ￠6.4 55.1



Lista de Seções de Curvatura para Endoscopia 1

Especificação Parcial para Ref.



Nº Diâmetro Externo Espessura Furo Interno Comprimento
2 ￠2.4 0.1 ￠1.2 24.4
3 ￠6.3 0.2 ￠3.6 49
4 ￠4.65 0.15 ￠3.2 40
5 ￠5.0 0.15 ￠3.5 40
6 ￠5.1 0.15 ￠3.6 40
7 ￠2.8 0.1 ￠1.6 24
8 ￠2.6 0.1 ￠1.4 24
9 ￠5.0 0.15 ￠2.9 50
10 ￠6.8 0.2 ￠4.0 57
11 ￠6.8 0.2 ￠4.0 43
12 ￠4.5 0.15 ￠3.0 42
13 ￠4.2 0.12 ￠2.7 37
14 ￠5.2 0.15 ￠3.7 41
15 ￠3.0 0.1 ￠1.8 29.3
16 ￠4.3 0.12 ￠2.8 49.6
17 ￠3.6 0.12 ￠2.2 32
18 ￠5.4 0.15 ￠3.9 47.9
19 ￠5.3 0.15 ￠3.8 43
20 ￠2.5 0.1 ￠1.3 24



Seções de Curvatura para Endoscopia 2

Especificação Parcial para Ref.

Nº Modelo OD espessura furo interno comprimento material Nº Modelo OD espessura furo interno comprimento material
1 GIF-XQ240 ￠8.5 0.3 ￠5.0 68 S304 49 GIF-H180J ￠9.5 0.3 ￠6.0 77 S304
2 GIF-Q180 ￠8.5 0.3 ￠5.0 68 S304 50 GIF-H185/190 ￠8.9 0.3 5.1 66.2 S304
3 GIF-Q145 ￠9.0 0.3 ￠5.4 72 S304 51 PCF-PH190L ￠9.1 0.3 5.5 96.7 S304
4 PCF-P240AL ￠9.3 0.3 ￠5.3 99 S304 52 PCF-PH190L ￠9.5 0.3 / 58.2 S304
5 PCF-160AL ￠9.7 0.3 ￠5.9 99 S304 53 PCF-H190L ￠10.25 0.3 ￠5.6 98 S304
6 PCF-Q180AL ￠9.7 0.33 ￠5.9 99 S304 54 11278 2.55*2.15 0.1 ￠1.3 68 S304
7 PCF-Q260AL ￠9.7 0.3 ￠5.9 98 S304 55 GIF-N180 ￠4.8 0.15 ￠3.3 73 S304
8 CF-240L ￠10.9 0.35 ￠6.7 111 S304 56 BF-Q180 ￠4.8 0.15 ￠3.3 48.5 S304
9 CF-Q160AL ￠11.6 0.35 ￠7.4 113 S304 57 URF-P5 ￠2.5 0.1 ￠1.85 65 S304
10 CF-Q180AL ￠11.6 0.4 ￠7.4 113 S304 58 URF-V ￠3.15 0.1 ￠2.1 65 S304
11 CF-H180AL ￠11.6 0.4 ￠7.4 112 S304 59 CYF-5 ￠4.8 0.15 ￠3.6 60 S304
12 CF-H260DL ￠12.1 0.35 ￠7.7 112 S304 60 CF-HQ190 ￠11.8 0.4 / 46.5 S304
13 TJF-260 ￠11.0 0.3 ￠6.4 54 S304 61 GIF-1TQ160 ￠10.0 0.3 ￠6.4 85.5 S304
14 GIF-H260 ￠8.8 0.3 ￠5.1 72 S304 62 GIF-2TH180 ￠11.3 0.3 ￠7.4 85.4 S304
15 GIF-Q160 ￠8.8 0.3 ￠4.6 73 S304 63 CYF-V2 ￠5.0 0.15 ￠3.6 59.5 S304
16 TJF-160 ￠11.0 0.3 ￠6.4 54 S304 64 LTF-240 ￠6.5 0.3 ￠4.3 53.3 S304
17 CF-Q160I ￠11.6 0.4 ￠7.4 113 S304 65 GIF-XP180N ￠5.2 0.15 ￠3.1 72.7 S304
18 GIF-160 ￠8.5 0.3 ￠4.8 68 S304 66   ￠2.8 0.1 ￠1.9 18.8 S304
19 GIF-Q260 ￠8.7 0.3 ￠8.2 68 S304 67 LF-DP ￠2.8 0.1 ￠1.9 23.8 S304
20 PCF-140L ￠9.7 0.3 ￠5.9 98 S304 68 ENF-GP/P4 ￠3.3 0.12 ￠2.2 25.3 S304
21 GIF-1T240 ￠10.1 0.3 ￠6.2 84 S304 69 GIF-HQ290 ￠9.5 0.3 ￠6 76.3 S304
22 CF-240DL ￠10.9 0.35 ￠6.7 111 S304 70 GIF-H290 ￠8.6 0.25 ￠4.9 63.8 S304
23 CF-Q260DL ￠10.9 0.35 ￠6.7 111 S304 71 CF-HQ290 ￠11.6 0.4 ￠7.3 107.6 S304
24 TJF-240 ￠11.0 0.3 ￠6.4 54 S304 72 7326071 ￠3.0 0.1 ￠2.1 67.7 S304
25 GIF-V70 ￠8.5 0.3 ￠5.0 73 S304 73 7325071 ￠2.6 0.1 ￠1.75 68 S304
26 CF-HQ190 ￠11.6 0.4 ￠7.3 109 S304 74 CYF-VH ￠5.1 0.15 ￠3.7 53.5 S304
27 CF-V70I ￠11.6 0.4 ￠7.3 109 S304 75 PCF-H190DL ￠10.9 0.3 ￠6.4 101.5 S304
28 PCF-Q260JI ￠9.7 0.3 ￠5.9 92 S304 76 PCF-H190DL ￠11.0 0.3 / 55.2 S304
29 GIF-140 ￠8.8 0.3 ￠5.5 72 S304 77 11101RP2 ￠3.2 0.12 ￠2.1 32 S304
30 GIF-Q140 ￠9.3 0.3 ￠5.6 75 S304 78 11101VN ￠3.2 0.12 ￠2.1 35 S304
31 PCF-H180AL ￠10.2 0.3 ￠5.9 99 S304 79 GIF-HQ190 ￠9.5 0.3 ￠6 74.5 S304
32 PCF-240L ￠9.7 0.3 ￠5.9 99 S304 80 CHF-V ￠4.6 0.15 ￠3.2 42 S304
33 CF-Q260AI ￠10.9 0.35 ￠6.5 107 S304 81 ENF-VT2 ￠4.6 0.15 ￠3.2 37 S304
34 GIF-H180 ￠9.1 0.3 ￠5.6 75 S304 82 ENF-V2 ￠3.0 0.1 ￠2.1 26.6 S304
35 GIF-Q240 ￠8.8 0.3 ￠5.1 74 S304 83 BF-260 ￠4.6 0.15 ￠3.2 42 S304
36 CHF-T20 ￠5.5 0.15 ￠3.8 38 S304 84 BF-P180 ￠4.6 0.15 ￠3.2 46.3 S304
37 CHF-P60 ￠4.6 0.15 ￠3.1 37.8 S304 85 11292ED1 ￠4.6 0.15 ￠3.1 50.4 S304
38 CF-140I ￠11.6 0.3 ￠7.4 108 S304 86 BF-H190 ￠4.8 0.15 ￠3.3 53.5 S304
39 GIF-Q150 ￠8.5 0.3 ￠5.0 68 S304 87 GIF-XP260N ￠5.2 0.15 ￠3.1 72.7 S304
40 GIF-Q260J ￠9.5 0.3 ￠5.9 71 S304 88 GIF-XP190N ￠5.5 0.15 ￠3.0 70.1 S304
41 GIF-XTQ160 ￠11.8 0.3 ￠8 89 S304 89 ENF-XP ￠1.86 0.08 ￠1.0 19.7 S304
42 GIF-2T160 ￠11.6 0.3 ￠7.6 89 S304 90 7223.001 ￠3.2 0.12 ￠2.2 27.3 S304
43 TJF-Q180V ￠11.0 0.3 ￠7.0 54 S304 91 JF-260V ￠11.0 0.3 ￠6.4 54 S304
44 LF-GP ￠3.7 0.12 ￠2.6 33 S304 92 BF-P60 ￠4.6 0.15 ￠3.1 42.8 S304
45 11272CU1 ￠4.6 0.15 ￠3.1 50.4 S304 93 BF-1T180 ￠5.6 0.15 ￠4.0 54.7 S304
46 CF-H190L ￠11.6 0.4 ￠7.3 109 S304 94 TJF-160R ￠11.0 0.3 ￠6.4 54 S304
47 PCF-H190L ￠10.25 0.3 ￠5.6 98 S304 95 BF-UC180F ￠6.1 0.17 ￠4.5 39.4 S304
48 CF-HQ190(短) ￠11.8 0.4 / 46.5 S304 96 GF-UCT180 ￠11.65 0.3 ￠7.9 72.6 S304



E assim por diante...

Bem-vindo a entrar em contato conosco para mais informações.
